Sinoboom 1412E Plus / 4647E Plus Arıza Kodları: Deltatech Sistem Rehberi
Sinoboom 1412E Plus ve 4647E Plus bakım kılavuzundaki Deltatech kontrol sistemi kayıtlarını Türkçe olarak açıklar. Kod kapsamı, hareket kısıtları ve güvenli servis kaydı model-seri sınırıyla birlikte ele alınır.
Sinoboom 1412E Plus ve 4647E Plus, aynı makinenin metrik ve imperial pazar adlandırmaları olarak üretici ürün ailesinde birlikte gösterilir. Sinoboom’un ürün sayfasında 15,8 metre çalışma yüksekliği, 13,8 metre platform yüksekliği, 350 kilogram platform kapasitesi, 0,9 metre uzatma ve yüzde 25 eğim kabiliyeti verilir. Bu model için hazırlanan arıza rehberi, üreticinin 1412E/4647E, 1414E/4655E ve 1412E Plus/4647E Plus ailelerini kapsayan bakım kılavuzundaki Deltatech kontrol sistemi tablosuna dayanır. Dolayısıyla aşağıdaki kodlar her Sinoboom makinesine, farklı kontrolcüye veya farklı seri aralığına aktarılmamalıdır. Makine üzerindeki tip etiketi, seri numarası ve kontrol sistemi doğrulanmadan kod anlamı kesin teşhis olarak kullanılmaz. Aynı model adı farklı ülkelerde farklı elektrik, akü veya yazılım seçeneğiyle teslim edilmiş olabilir. Bu nedenle servis kaydında yalnızca ekrandaki sayı değil, makinenin tam ticari adı, seri aralığı, akü kimliği ve kontrol ekranı tipi de belirtilmelidir. Bu ayrım, doğru kılavuzun seçilmesini ve yanlış parçanın değiştirilmesini önler.
Arıza kodu görüldüğünde güvenli başlangıç
- Makineyi güvenli, düz ve mümkünse alçaltılmış konuma alın; aktif hareket kısıtı varken yüksekte çalışmayı sürdürmeyin.
- Ekrandaki kodu, açıklamayı ve hangi kumanda kutusunda göründüğünü fotoğraflayın. Model, seri numarası ve çalışma saatini kaydedin.
- Kodun sürüş, kaldırma, alçaltma, şarj, eğim veya platform yükü sırasında çıkıp çıkmadığını yazın.
- ECU, PCU, akü yönetimi, sensör ve haberleşme kablolarında sökme, köprüleme veya parametre değişikliği yapmadan yetkili teknik servis kaydı oluşturun.
Üretici tablosundaki temel kodlar
| Kod | Üretici açıklaması | Hareket sınırı | Güvenli servis yaklaşımı |
|---|---|---|---|
| 01 | Sistem başlatma arızası | Tüm hareketler devre dışı | ECU başlatma durumu yetkili personelce incelenir; kontrol kartı açılmaz. |
| 02 | Sistem haberleşme arızası | Tüm hareketler devre dışı | Sinyal kabloları ve diğer kablolama üretici prosedürüne göre kontrol edilir; PCU/ECU kararı servise aittir. |
| 03 | Geçersiz seçenek ayarı | Tüm hareketler devre dışı | Makine yapılandırması seri ve kontrolcüye göre doğrulanır; rastgele parametre girilmez. |
| 04 | Kalibrasyon arızası | Tüm hareketler devre dışı | Açı/basınç sensörü ve kalibrasyon prosedürü yetkili teknik personelce değerlendirilir. |
| 09 | GPS haberleşme arızası | Tüm hareketler devre dışı | GPS kablosu, modül ve ECU ilişkisi servis kılavuzuyla incelenir. |
| 12 | Şasi yukarı/aşağı anahtarının başlatma sırasında açık olması | Şasi kontrolü devre dışı | Anahtarın istemeden basılı kalıp kalmadığı gözlemlenir; devre köprülenmez. |
| 18 | Çukur koruma arızası | Kaldırma ve sürüş devre dışı | Çukur koruma elemanları, limit anahtarları ve kabloları güvenli şekilde servisçe kontrol edilir. |
| 20 | BMS haberleşme arızası | Kaldırma ve sürüş devre dışı | Akü yönetim sistemi haberleşmesi incelenir; akü kutusu enerjiliyken açılmaz. |
| 21 | Deşarj sıcaklık arızası | Yalnızca teşhis mesajı | Akü sıcaklığı ve BMS kaydı değerlendirilir; aşırı ısınma varken şarj/çalışma zorlanmaz. |
| 22 | Yüksek deşarj akımı arızası | Yalnızca teşhis mesajı | BMS ve akü üretici prosedürüyle incelenir; yüksek akım devresi üzerinde deneme yapılmaz. |
| 23 | Toplam akü gerilimi düşük | Kaldırma devre dışı, sürüş düşük hızla sınırlı | Makine şarj koşullarına alınır ve akü/BMS değerlendirmesi yapılır; kapasite sınırı aşılmaz. |
02 haberleşme ve 18 çukur koruma kodları
02 kodu, Deltatech sistem tablosunda sistem haberleşme arızası olarak yer alır ve tüm hareketleri kısıtlar. Bu kayıt, alt ve üst kumanda arasındaki iletişimin ya da ilgili sinyal kablolamasının beklenen şekilde çalışmadığını gösterir; tek başına belirli bir soketin kesin arızalı olduğunu kanıtlamaz. Operatör yalnızca görünen bağlantı hasarı, su girişi veya kablo ezilmesi gibi dış belirtileri kaydetmeli, kablo pinlerini ölçmemeli ve ECU/PCU değiştirmemelidir. 18 kodunda ise çukur koruması ve limit anahtarları güvenlik zincirinin parçasıdır. Koruma elemanını sabitlemek, anahtarı basılı tutmak veya yazılımdan devre dışı bırakmak makinenin hareket etmesini sağlasa bile güvenli onarım değildir.
Akü ve BMS kodlarında dikkat edilmesi gerekenler
20, 21, 22 ve 23 kodları akü yönetimi veya deşarj koşullarıyla ilişkilidir. Özellikle 23 kodunda üretici tablosu kaldırmayı devre dışı bırakıp sürüşü düşük hızla sınırlar; bu durum kapasite veya güvenlik sınırlarının aşılabileceği anlamına gelmez. Akü seviyesini yalnızca göstergeye bakarak değerlendirmek yerine şarj cihazı, bağlantılar, sıcaklık, BMS kaydı ve makinenin seri kapsamı birlikte ele alınmalıdır. Akü bölmesini enerjiliyken açmak, harici akü bağlamak, BMS’yi atlamak veya kodu silerek tekrar tekrar hareket denemek yapılmamalıdır. Teknik servis kaydına kodun ne zaman çıktığı, son şarjın durumu ve makinenin hangi fonksiyonda durduğu eklenmelidir.
Kılavuz kapsamı dışına kod taşımayın
Bu rehber, Sinoboom’un 1412E/4647E, 1414E/4655E ve 1412E Plus/4647E Plus bakım kılavuzundaki Deltatech sistemi için hazırlanmıştır. Başka bir kontrol sistemi, yazılım sürümü veya seri aralığı için aynı kod farklı anlam taşıyabilir. Eğim, aşırı yük, çukur koruması, haberleşme ve akü uyarılarında emniyet sistemleri köprülenmez; makine güvenli konumda tutulur ve üretici prosedürüne uygun servis alınır.
İzmir’de kiralama tesliminde model-seri doğrulaması
İzmir’de 1412E Plus veya 4647E Plus teslim alınırken model adının yanı sıra seri numarası, çalışma saati, akü tipi ve kontrol sistemi bilgisi teslim formuna işlenmelidir. 15,8 metre sınıfındaki bu makine yalnızca üretici çalışma zarfı, zemin taşıma kapasitesi ve iç mekân kişi sınırları uygun olduğunda kullanılmalıdır. Ekranda 02, 18, 20 veya 23 görülüyorsa makineyi “kodu silinmiş” biçimde teslim almak yerine arıza kaydı, yapılan işlem ve fonksiyon testinin kim tarafından tamamlandığı istenmelidir. Bu kayıt, kiralama sürecinde hem operatör güvenliğini hem de teknik sorumluluğun izlenebilirliğini güçlendirir.
Sonuç
Sinoboom 1412E Plus/4647E Plus arıza kodları, üreticinin bakım kılavuzundaki model ve kontrol sistemi kapsamıyla birlikte okunmalıdır. 01, 02, 03, 04, 09, 12, 18, 20, 21, 22 ve 23 kayıtları; basit bir internet listesinden parça değişimi seçmek için değil, makineyi güvenli konuma alıp doğru teknik incelemeyi başlatmak için kullanılır. Kodun anlamı üretici tablosundan alınmış olsa da kesin onarım kararı seri numarası, fiziksel inceleme, kontrolcü tipi ve yetkili servis prosedürüyle verilmelidir. İzmir’de platform kiralarken teknik teslim kaydı, arıza geçmişi ve üretici kılavuzuna uygun fonksiyon testi bulunan ekipmanı tercih edin.
Mehmet Kaya
Servis ve Bakım Şefi
Hidrolik ve elektrikli platform sistemlerinde uzmanlaşmış teknik servis yöneticisi.
Benzer Yazılar

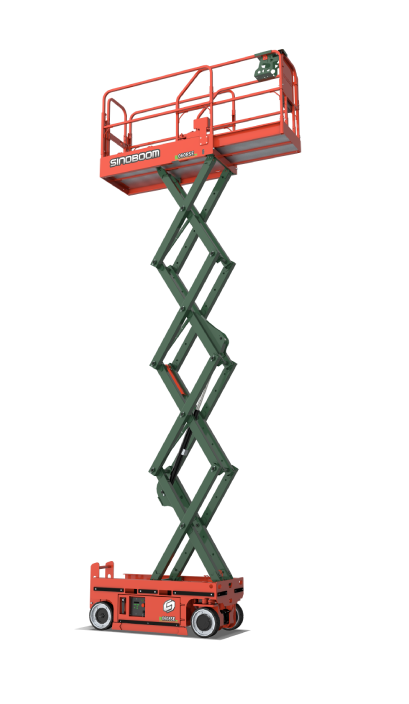

Sinoboom 0608SE / 1930SE Arıza Kodları: Deltatech Kontrol Sistemi Rehberi
